SZCB-01转速传感器工作原理：磁电转换的工业脉搏捕捉术
点击次数：2 更新时间：2026-04-26

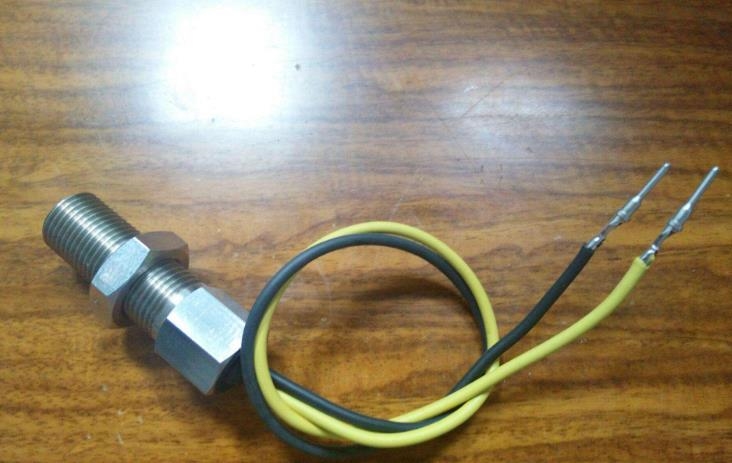

SZCB-01转速传感器是一款基于法拉第电磁感应定律工作的磁阻式测速装置。其核心使命是将旋转机械的角速度，精准转化为可被二次仪表识别的电脉冲信号。该传感器属于无源（发电型）设备，无需外部供电即可工作，通过内部永磁体与线圈的巧妙配合，实现对齿轮转速的非接触式测量，广泛应用于汽轮机、风机及泵类设备的转速监控。
一、磁路构建：静态磁场的建立
传感器工作的物理基础始于其内部建立的恒定静磁场。在SZCB-01转速传感器的探头内部，封装有高磁能积的永磁体（磁钢），磁体两极通过软磁材料制成的极靴（衔铁）引导并集中磁力线。磁力线从极靴端部发射，穿过探头前方的空气间隙，形成闭合回路。这一结构确保了探头端面存在一个稳定且集中的磁场分布区域，为后续的磁阻变化提供了静态场源。
二、磁阻调制：齿轮旋转的物理交互
测量时，需在被测转轴上安装一个导磁齿轮（通常为模数2-4的渐开线齿轮）。当齿轮随轴旋转，其齿顶与齿槽交替扫过传感器端面时，会周期性改变磁路的磁阻。齿顶靠近时，磁阻减小，磁通量增大；齿槽对准时，空气间隙增大导致磁阻骤增，磁通量减小。这种由机械运动引发的磁通量周期性变化（dΦ/dt），是产生感应电动势的直接驱动力。安装间隙通常严格控制在0.5mm至1.5mm之间，间隙过大会导致信号衰减，过小则存在碰撞风险。
三、电信号生成：感应电动势的产出
根据电磁感应定律，穿过传感器内部线圈的磁通量发生变化时，线圈两端会产生感应电动势（电压）。由于磁通变化是周期性的，产生的电压信号呈现交流正弦波形态。该信号的频率（f）与转速（n）及齿轮齿数（Z）严格成正比，计算公式为：f=(n×Z)/60。信号的幅值则与转速和间隙相关，转速越高、间隙越小，输出电压峰值越大（典型值在几伏至几十伏之间）。这一特性使其具备“转速越高信号越强”的自增强特性，在高速测量时无需外部放大器即可驱动后续电路。
四、信号传输与转速解算
传感器输出的模拟正弦波信号通过屏蔽电缆传输至配套的SZC系列智能转速表或PLC高速计数模块。二次仪表通过频压转换（F/V）或直接频率计数技术，精确计算出频率值，再根据已知齿数反推实际转速：n=(60×f)/Z。当齿轮齿数Z设置为60时，频率数值f即直接等于每分钟转数n，极大简化了标定与显示逻辑。
SZCB-01转速传感器凭借其纯物理的电磁感应原理，实现了从机械能到电能的直接转换。这种无源、非接触的设计，使其在电厂、石化等存在油污、粉尘的恶劣工业环境中，展现出较高的可靠性与长寿命优势，成为旋转设备安全监控系统中至关重要的“感知神经末梢”。
