SZCB-01转速传感器安装避坑指南：这4个细节决定测得准不准
点击次数：16 更新时间：2026-05-20

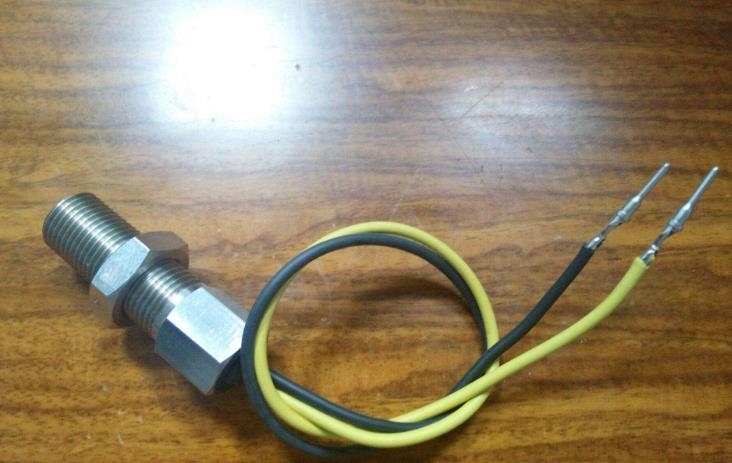

SZCB-01转速传感器多采用磁电感应或磁阻原理，通过非接触方式感应导磁齿轮或测速盘的齿顶齿谷变化，输出与转速成正比的交变信号。其结构虽简单耐用，但测量准确性极度依赖安装细节。间隙偏差、接线屏蔽不当、磁极对正有误或支架共振，都会直接导致信号弱、波形畸变、计数不稳甚至无输出。把握四个关键细节，是一次性装准、长期用稳的核心。
一、安装间隙：信号强度与防碰撞的平衡点
SZCB-01转速传感器端面与测速齿轮齿顶之间的空气间隙，是最常被低估又最影响信号质量的参数。间隙过大，磁路耦合变弱，输出幅值下降，低转速时可能达不到后续仪表的触发门槛，出现丢脉冲或显示为零；间隙过小，则存在振动或轴窜动时齿顶扫到传感器端面的风险，轻则信号毛刺，重则损坏探头。
一般推荐间隙控制在0.5至1.2毫米之间，具体以厂家资料为准，常用约1毫米。必须用塞尺校准，不可凭目测。若轴系跳动较大或存在一定轴向窜动，可在推荐值基础上略放大，但不宜过松。安装后手动盘车一圈，确认全程无蹭碰，再紧固防松螺母并可辅以防松胶，防止运行振动导致间隙逐渐变化。
二、屏蔽线接法：单端接地与路径隔离的抗干扰逻辑
SZCB-01转速传感器输出多为毫伏至数伏级弱信号，极易受电机动力线、变频器、接触器线圈等强电设备的电磁干扰，出现波形毛刺、计数跳变或数值漂移。其引出电缆通常为双芯或四芯屏蔽线，接线时必须遵循屏蔽层单端接地原则：仅在二次仪表或控制柜端将屏蔽层可靠接保护地，传感器端屏蔽层悬空不接地，避免两地电位差形成地环路，反将工频干扰引入信号。
电缆应尽量采用原厂配套或同规格双绞屏蔽线，敷设时与动力电缆分开桥架或保持足够距离，空间受限需交叉时应尽量垂直交叉。接头如为航空插头，锁紧后可视环境涂绝缘胶带或加护套，防止油雾、水汽降低绝缘。信号线尽量短，过长会衰减且更容易拾取噪声，影响低转速测量的稳定性。
三、磁极朝向与齿面对中：保证波形对称与长期对齐
SZCB-01转速传感器感应头需正对测速齿轮或测速盘的外圆齿面，安装面应尽可能垂直于旋转平面，避免倾斜导致有效间隙沿齿宽方向不一致，从而使输出波形不对称、幅值波动。若轴系存在轴向窜动，更需注意磁极感应中心尽量对准齿轮宽度中心区域，防止窜动后感应区偏出齿宽，造成信号断续。
对于齿盘式测速盘，齿形一般建议渐开线、模数不低于2，材料需为导磁良好的钢件；若使用带孔圆盘或槽盘，也需保证导磁结构尺寸与传感器感应面匹配。安装完成后可盘车观察，确认传感器端面全程均匀对准齿顶区域，再固定支架。
四、支架刚性与防松固定：消除微振引起的信号抖动
即便间隙与接线正确，若安装支架单薄、固定点少或传感器根部悬伸过长，设备运行时的机械振动会通过支架传递，引起传感器微幅晃动，使间隙发生高频微小变化，输出信号出现抖动、毛刺，甚至误触发。
应选用刚性足够的支架，传感器螺纹紧固后使用防松螺母并紧，螺纹可涂少量防松胶防松动。传感器尾部电缆应固定走线，避免在振动源附近长期晃磨导致屏蔽层断裂或芯线疲劳折断。对于汽轮机、风机等长期运行设备，可在初次安装一周后复紧一次固定件，再纳入定期点检。
把这四项细节串成安装习惯：先以塞尺定间隙，再按单端接地布屏蔽，接着校对中与磁极方向，最后加固支架防松，便能大幅减少SZCB-01“测得不准、跳数、无信号”等现场顽疾。测速虽小，却常是保护连锁与状态监测的第一手数据，装得准，才能信得过。
